霍尼韦尔电动阀门执行器系列

OM-P7-E OM-7执行器开关调节型控制

OM-P7-E OM-7及系列电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.

联系方式

021-34170098

产品介绍产品询价
OM-7-E 执行器开关型与OM-P7-E 调节型控制 V4ABFW16-350蝶阀
概述
OM-P7-E及系列电动执行器可以应用于商业楼宇、公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.
OM-P系列的调节型产品可接受多种控制信号,如4~20mA, 1~5V或 2 ~10V(可现场设定).
OM系列还能提供反馈信号.开关型的在开位和关位反馈无源干结点信号;调节型的是模拟信号(2~10V或4~20mA).
特征
型号全 (输出扭矩 50-3500Nm)
开关控制或模拟量控制
强制手动操作,无需离合机构
位置自锁
机械指针位置指示
加热器预防冷凝;标准型号带有辅助开关
IP66 防护等级
规格
电源 220Vac, 50/60 Hz
运行时间
行程  90度 ± 5度
控制(调节型)  4~20mA, 1~5V 或 2~10V
反馈 (调节型)  4~20mA 或 2~10V
防护等级  IP66
环境温度 -30℃ to +65℃
位置指示 指针连续位置指示
强制手动操作 无离合器设计
加热器 15W 220V 防冷凝
外壳材料 铝合金
外壳表面处理  粉末喷涂
过载保护 内置过热保护,125±5℃停机,95±5℃恢复
订货型号(开关型) 订货型号(调节型) 额定扭矩(Nm) 运行时间@ 50Hz (sec)功耗(Watts)手动操作 重量(Kg)
OM-1-E OM-P1-E 50 25 6 手柄 4
OM-2-E OM-P2-E 90 35 25 手轮 11
OM-3-E OM-P3-E 150 35 40 手轮 11
OM-4-E OM-P4-E 400 45 60 手轮 19
OM-5-E OM-P5-E 500 45 60 手轮 19
OM-6-E OM-P6-E 650 45 60 手轮 19
OM-7-E OM-P7-E 1000 55 90 手轮 38
OM-8-E OM-P8-E 1500 55 120 手轮 38
OM-9-E OM-P9-E 2000 95 120 手轮 78
OM-10-E OM-P10-E 2500 95 140 手轮 78
OM-12-E OM-P12-E 3500 95 200 手轮 82
说明:
1.OM-1-E和OM-P1-E的手动操作位置在执行器底部。
2.调节型执行器的出厂默认输入输出信号均为4-20mA.
台湾产型号:
OS# On-Off OS# Modulating Max Torque (Nm) Run Time at 60Hz (sec) Power Consumption (Watts)
OM-1 OM-P1 35 12 10
OM-2 OM-P2 90 15 40
OM-3 OM-P3 150 22 40
OM-4 OM-P4 400 16 120
OM-5 OM-P5 500 22 120
OM-6 OM-P6 650 28 120
OM-7 OM-P7 1000 46 180
OM-8 OM-P8 1500 46 220
OM-9 OM-P9 2000 58 180
OM-10 OM-P10 2500 58 220
OM-11 OM-P11 3000 58 250
OM-12 OM-P12 3500 58 300

V4系列电动蝶阀

概 述
V4系列对夹式蝶阀可应用于制冷和加热系统,也可应用于工业和水处理系统.
V4系列蝶阀有开关型,也有模拟调节型 (4~20mA,0(2)~10v, 1~5v) 可用DIP开关选择.

口径 ON/OFF 型号 执行器型号 型号  执行器型号 力矩(Nm) 时间(s/60Hz)功率 (Watts)Kvs (m3/h)

DN50 V4ABFW16-050-012 OM-1 V4ABFW16-050-112 OM-P1 35 12 10 109
DN65 V4ABFW16-065-012 OM-1 V4ABFW16-065-112 OM-P1 35 12 10 177
DN80 V4ABFW16-080-012 OM-1 V4ABFW16-080-112 OM-P1 35 12 10 243
DN100 V4ABFW16-100-012 OM-1 V4ABFW16-100-112 OM-P1 35 12 10 483
DN125 V4ABFW16-125-012 OM-2 V4ABFW16-125-112 OM-P2 90 15 40 822
DN150 V4ABFW16-150-012 OM-2 V4ABFW16-150-112 OM-P2 90 15 40 1270
DN200 V4ABFW16-200-012 OM-3 V4ABFW16-200-112 OM-P3 150 22 40 2550
DN250 V4ABFW16-250-012 OM-4 V4ABFW16-250-112 OM-P4 400 16 120 4342
DN300 V4ABFW16-300-012 OM-4 V4ABFW16-300-112 OM-P4 400 16 120 6708
DN350 V4ABFW16-350-012 OM-7 V4ABFW16-350-112 OM-P7 1000 46 180 9793
DN400 V4ABFW16-400-012 OM-8 V4ABFW16-400-112 OM-P8 1500 46 220 13467
DN450 V4ABFW16-450-012 OM-9 V4ABFW16-450-112 OM-P9 2000 58 180 17836
DN500 V4ABFW16-500-012 OM-10 V4ABFW16-500-112 OM-P10 2500 58 220 22933
DN600 V4ABFW16-600-012 OM-12 V4ABFW16-600-112 OM-P12 3500 58 300 35431

特点

- 铸铁阀体,对夹式
- 口径范围 (DN50...600)
- 控制方式:开关及模拟型
- 可视机械位置指示
- 防结露加热器和 2 个限位开关
- 防护等级为 IP67

技术参数

口径: DN50-DN600
压力: PN16
温度: -10 至 90℃
阀体: 铸铁 GG25(DN50 ~ DN150)
GGG400(DN200 ~ DN600)
阀杆: 不锈钢 SS416
阀板: 环氧树脂涂层
密封圈: EPDM
执行头
马达: 220VAC, 50/60Hz
角度: 90o
±5o
防护等级:IP67 防水
环境温度:-5 至 65℃
指示: 连续位置指示
加热器: 防结露

V8BFW16与NOM系列蝶阀列执行器安装调试使用等相关问题及注意事项:

HONEYWELL V8BFW16与NOM系列蝶阀列执行器由于价格便宜,口径可以很大,达到DN600等,被大量使用.由于现场安装工人不了解产品,或是使用不熟悉,安装过程没有按正确说明来执行,往往会造成由于安装原因导致返工等问题.对现场工作造成延误等后果,上海创仪根据使用过程发现的问题以及部分客户在安装使用中出问题,总结出一些重要易出错的地方,并以图文并进的方式进行说明,希望对广大初次使用或不熟的朋友带来方便.

安装过程要注意的重要步骤:

V8BF系列蝶阀和NOM系列执行器
V8BF系列蝶阀和NOM系列执行器可以应用于商业楼宇,公共建筑及城市管网的水系统或通风系统中,可以实现调节量或开关量控制.执行器调节型产品可接受多种控制信号,如4~20mA,1~5V或2~10V(可现场设定).
V8BF系列蝶阀和NOM系列执行器 特色益处
电动蝶阀
规格:PN16 DN50-600
口径DN50-DN600
无靠背阀座:密封可靠,扭力小,使用寿命长久
开关控制或模拟量控制
可以手动操作
位置自锁,3D位置指示
加热器预防冷凝
IP67防护等级

NOM系列执行器E有:NOM-XA-E开关型执行器,NOM-PXA-E比例型执行器

阀门类型 Motorized Butterfly Valve
阀体样式 两通,直通式
连接类型 晶片 ISO7005-2
管道尺寸(DN) DN50-600
最高工作压力(kPa) 1655
最高工作压力(psi) 11410.894
液体温度范围(C) -10 to 90
液体温度范围(F) 14 到 194
扭矩(Nm) 35-1700Nm
控制信号 4-20MA,1-5VDC或者2-10vdc,或者开关型
提供电压 220VAC
手动操作 Non-clutch design
频率 50/60Hz
材料(阀体) GG25
材料(阀轴) SS416
材料(阀塞/球瓣/阀板) Epoxy coated ductile iron GGG40
材料(包装) EPDM
材料(外壳) Aluminum Alloy
在60Hz时正常运行时间 15
重量(kg) 各型号不同
入口保护等级 IP67 防水
V8ABFW16系列阀门配套的执行器如下:
NOM-1A-E
NOM-2A-E
NOM-3A-E
NOM-4A-E
NOM-4B-E
NOM-5A-E
NOM-P6A-E
NOM-P7A-E
NOM-P8A-E
NOM-P8B-E
NOM-P2A-E
NOM-P3A-E
NOM-P4A-E
NOM-P4B-E
NOM-P5A-E
NOM-P5B-E
NOM-5B-E
NOM-6A-E
NOM-7A-E
NOM-8A-E
NOM-8B-E
NOM-P1A-E

V8BF系列蝶阀

阀门类型 Motorized Butterfly Valve
阀体样式 两通,直通式
连接类型 晶片 ISO7005-2
规格:PN16 DN50-600
流量(Kvs) 109
流量(Cv) 127.203
最高工作压力(kPa) 1655
最高工作压力(psi) 11410.894
泄漏率(%) No visible leakage
液体温度范围(C) -10 to 90
液体温度范围(F) 14 到 194
扭矩(Nm) 35
控制信号 开-关
提供电压 220VAC
手动操作 Non-clutch design
频率 50/60Hz
材料(阀体) GG25
材料(阀轴) SS416
材料(阀塞/球瓣/阀板) Epoxy coated ductile iron GGG40
材料(包装) EPDM
材料(外壳) Aluminum Alloy
在60Hz时正常运行时间 12
重量(kg) 2.5
功率消耗(驱动) 10
入口保护等级 IP67 防水
V8BF系列蝶阀型号如下:
V8BFW16-050
V8BFW16-065
V8BFW16-080
V8BFW16-100
V8BFW16-125
V8BFW16-150
V8BFW16-200
V8BFW16-200-2
V8BFW16-250
V8BFW16-250-2
V8BFW16-300
V8BFW16-300-2
V8BFW16-350
V8BFW16-350-2
V8BFW16-400
V8BFW16-450
V8BFW16-450-2
V8BFW16-500
V8BFW16-600

产品展示

OM-P7-E 系列电动执行器

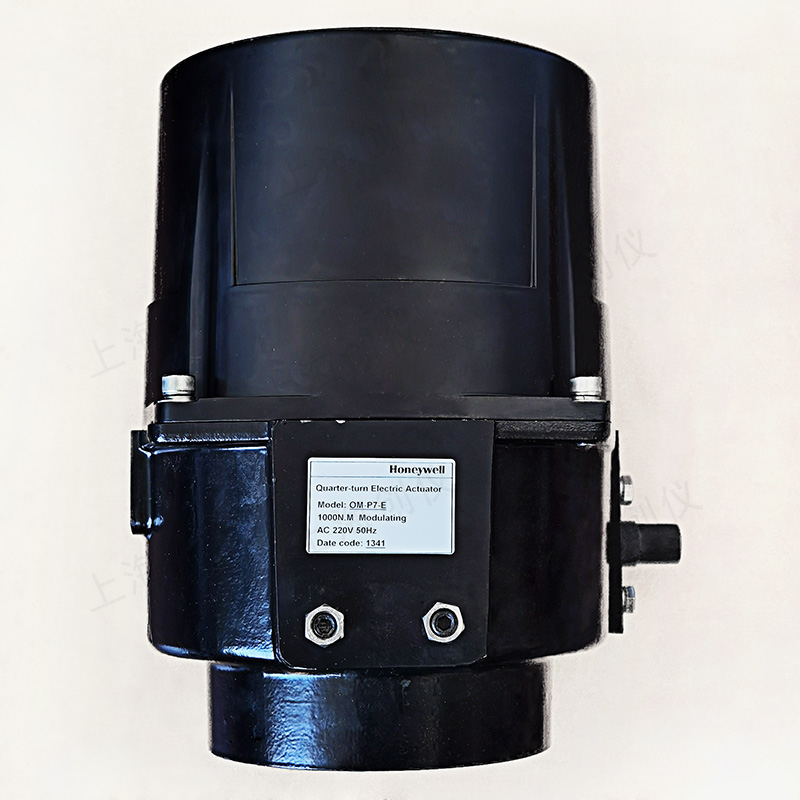

图为OM-P7-E执行器

OM-P7-E 执行器

V4ABFW16-350蝶阀和OM-P7-E 执行器开关型与调节型控制.

V4ABFW16-350 蝶阀和OM-P7-E 执行器开关型与调节型控制
