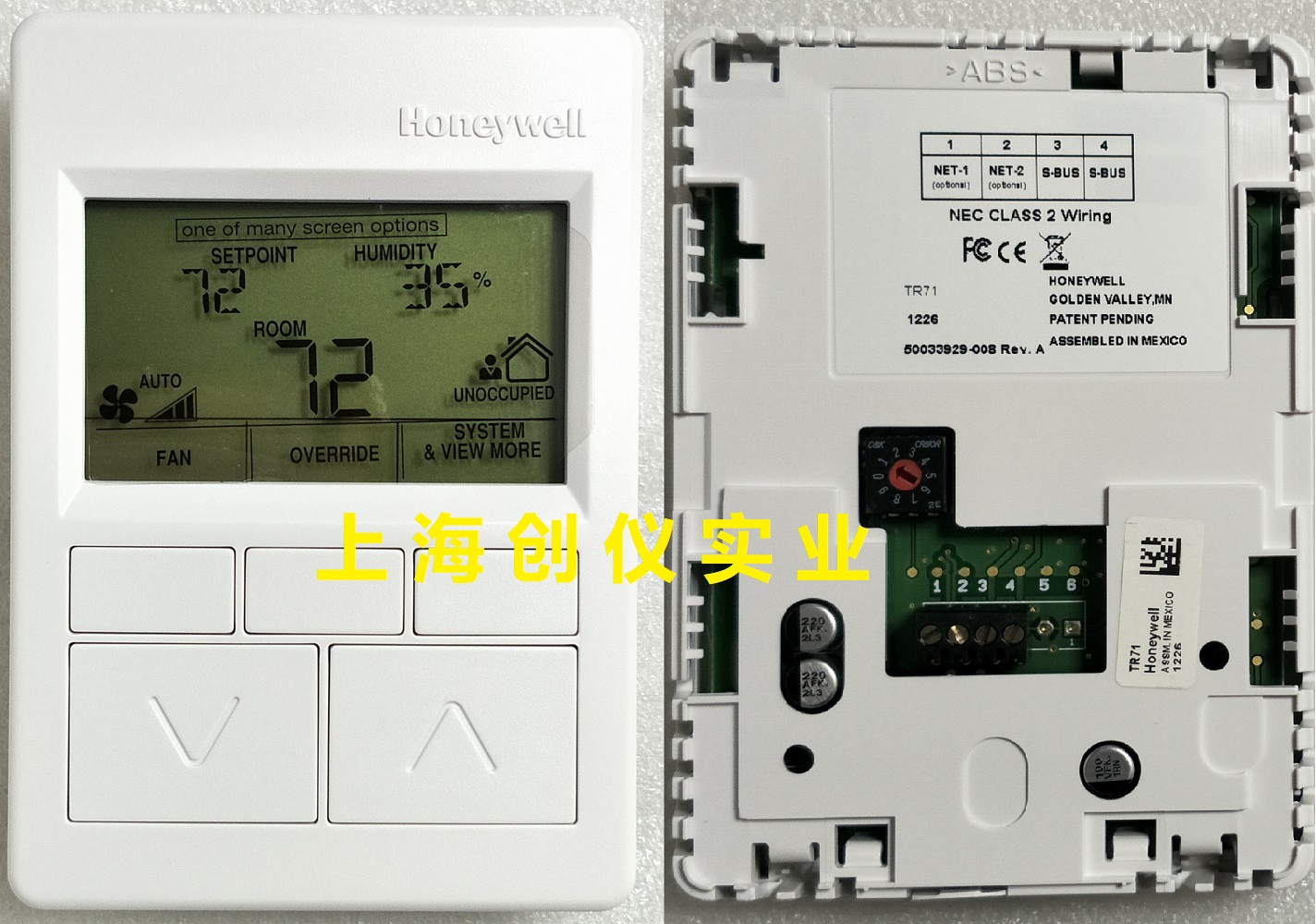

Sylk 总线通讯 ZioTM TR71-H 系列墙装模块温湿度传感器
概述:
TR71 和TR71-H 是一款以Sylk 总线通讯的两线制,极性无关的墙装模块,主要用于Spyder1( 只有PUL6438S,
PVL6436AS 和PVL6438NS 三种型号) 可编程控制器。所Y型号都带有区域温度传感器、网络总线接口和一块带
有三个软操作键、两个硬调整键和一块液晶显示屏的操作面板。TR71-H 型号还配置一个湿度传感器。
注意:请参考 Zio  带液晶显示和Sylk? 总线的墙装模块TR71 和TR71-H。见编号63-2667 的产品技术手册查看
关于定制此墙装模块配置信息,例如修改主屏幕的默认显示或者定制应用。
特性:
TR71 和TR71-H 墙装模块包括:
● 能够让用户去看到控制器的各项参数
● 通过基于Niagara 平台的WEBPro 或WEBStation 工具定制参数 63-1322-01 TR70 产品数据
● 可为下列进行编程: 液晶屏幕首页、租户数据库、承包商访问控制器参数、设定点、超越控制,风机以及其它参数
● 墙装模块设置工具可选择8 种预制程序配置 ( 例如VAV 风平衡)
● 能够访问可调节可编程控制器中的各项参数(时间程序除外)
● 通过墙装模块能够平衡变风量空调系统
● 欢迎显示屏可以显示1 到3 种以下参数:设定温度,房间温度,房间湿度,室外湿度,室外温度和时间或者任何一种控制器的逻辑参数

● 网络总线接口
● 简便的两线制端子连接到可编程控制器,另有可选的双线端子可连接到网络,所Y的连接均为极性无关型
● 在断电期间能够存储设定点等用户配置信息描述:
结构:两片对夹式结构,盖板和内部接线的底盘座。现场接线18-24AWG(0.82-0.20 平方毫米)连接到底盘座的
接线端子上
安装:此种带液晶显示屏的墙装模块可安装在一个标准2*4英寸接线盒或直径60mm 的接线盒上。墙装模块至可编程
控制器的ZUI长距离为200 英尺(61 米)的地方。当距离长于100 英尺(30.5m)推荐使用双绞线。
环境温度等级:
● 工作温度: 30oF ~ 110oF (-1℃ ~ 43℃ )
● 运输温度: -40oF ~ 150oF (-40℃ ~ 65.5℃ )
● 相对湿度: 5% ~ 95% 无凝露
温度设定点范围: 默认范围是55oF ~ 85oF (10℃ ~ 35℃ ),可调整成其它范围
温度传感器精度: ±0.36oF at 77oF (±0.2℃在25℃时)
湿度传感器精度( 限于TR70-H):相对湿度20% 到80% 的±5%
电源:18Vdc,可由连接可编程控制器的双绞线(基于Sylk
总线)提供
配件:50007298-001(一个包装内有12 个)安装板;6-7/8x 5 in. (175 x 127 毫米).( 需额外订购)
认证:CE ;UL94-HB 关于塑料外观的标准;FCC 第15 部分,Class B

接线端子位置:
图1 显示了端子模块的位置以及其它一些TR70 和TR70-H的特点。
注意:
1. 此款带液晶显示屏墙装模块的18Vdc 电压由可编程控制器提供。
2. 网络和S-Bus 总线处的2 线接口均为极性无关。

通讯:
墙装模块使用传感器总线与可编程控制器进行通讯关于网络通讯,建筑的LON 总线连接两个端子(NET-1 和NET-
2). 见图1。
通过移动可插拔的插塞,网络总线端口可以移动到墙装模快的底部。网络总线和S 总线的端子为(见图1)极性无关,能ZUI DA限度减少因配线失误的安装错误。网络总线和S 总线推荐的接线尺寸为4 级22 AWG(0.33 平方毫米)非屏蔽双绞线,
实心导线。
液晶屏显示:
液晶显示屏可由承租用户或者用户定制。下面是几个可为墙装模块配置的欢迎显示屏。
注:除了下图所列的几种选择,还有其他的可配置屏幕供客户选择。
1. 显示屏可以显示1 到3 种以下参数:设定温度,房间温度,房间湿度,室外湿度,室外温度和时间或者任
何一种控制器的实际参数
2. 想了解更多关于定制自定义屏幕界面的信息,请参考编号为63-2667 的产品信息手册
用户屏幕显示的范例:
风机和占用设置是主屏幕的可选项。如果没有更多参数“查看更多”软按键就不会在房客屏幕上显示
以下是一些配合墙装模快使用的屏幕显示范例。没有把所Y的屏幕显示范例列出来,还有很多其他显示情况。

承包商模式的屏幕软按键:
目前可提供在承包商模式屏幕上显示的三个软按键 ( 见图7) :
设定主屏幕:允许承包商从多种屏幕选项中为房客配置屏幕。
设定查看更多:允许房客通过此功能得到查看或者调节更多参数 的权限。
参数:允许承包商监控和(或者)调整可编程控制器的参数

典型特性:
1. 此墙装模块都有一块液晶显示屏。
2. 此墙装模块都有一个可定制的屏幕:
a) 应可以在单一屏幕选择显示3 种参数值
b) 应可以选择显示占用情况
c) 应可以选择显示系统运行状况
d) 应可以选择显示风机运行状况
e) 应可以ZUI duo显示以下3 种参数:室内温度,设定点室外温度房间湿度,室外湿度,时间
f) 应可以选择显示任意用户自定义的8 位控制器单一参数
3. 墙装模块应可以提供所Y对平衡VAV 系统必须参数的数据库
4. 墙装模块应可以提供利用键盘锁限定访问数据库的权限的功能。
5. 此墙装模块在断电后应能存储用户包括设置温度在内的自定义设置。
6. 此墙装模块应能使用一对儿非极性电线连接用于通讯和供电。
7. 此墙装模块应能给使用者提供查看和调节控制器可选参数的功能。
8. 此墙装模块应能给房客在承包商限定设置下提供调整超越周期时间的功能。
9. 此墙装模块应能提供利用网络通讯总线实现远程遥控数据库的功能。
10. 此墙装模块应能提供正负不超过5% 适度传感器控制(限于TR70-H)。
11. 墙装模块应能通过Tridium 的基于Niagara 平台的工具进行设定。
12. 墙装模块应能与其它使用Sylk 总线的设备进行通讯。
LONMARK 是LonMark 协会的商标
Spyder  是霍尼韦尔公司的商标。
Sylk  是霍尼韦尔公司的商标。
Zio  是霍尼韦尔公司的商标。
