霍尼韦尔ML8824A1820及系列电动阀门执行器特点详解

上海创仪代理销售ML8824A0620 ML8824A1820 ML8824A1840阀门执行器，目前新品大量到货，现把测试中一些值得注意情况，参数与特性作如下说明，以增加各位工程师选型与对高性能产品的相关情况有更多的了解。

     霍尼韦尔ML8824A1820电动阀门执行器正视图

霍尼韦尔电动阀门执行器 ML8824A0620 ML8824A1820 ML8824A1840特点：

1 输入控制信号可以电流电压现场选择.
2 控制信号正反向现场拨码选择.
3 反馈信号有电流电压选择（与以前产品ML742X系列不同）
4 运行速度可现场选择，反应更加精准.
5 反应更及时，基本没有滞后的时间，也就是信号变化执行器立即反应并执行.
6 自适应动作可以人为开关选择，避免在现场调试过程中浪费大量时间.特别是反复上调试的情况下，只要有一次自适应就可以了.

产品概述
 ML8824A1820电动阀门执行器可为阀门提供调节型控制并且输出0(2)-10VDC或0(4)-20mA的位置反馈信号，应用于空调系统。ML8824A1820配合V5GV2W、V5011P、V5013P、V5211F、V5GV3W等系列阀门使用于各种水系统和蒸汽管路控制系统使用。相比ML7420A8088-E、ML7421A1032-E、M7421B1023-E、ML7421B8012-E、ML7421A8035-E,ML7425A8018-E等执行器控制精度和灵敏度更高。
技术参数
温度
工作环境温度：-10-55° C(5-95%RH)
贮存环境温度：-40-65°C(5-95%RH)
工作介质温度最高：130°C
信号
输入信号：0-10VDC，2-10VDC，电压输入阻抗>100KΩ
                0-20mA，4-20mA，电流输入阻抗<0.125KΩ
反馈信号：0-10VDC ，2-10VDC ，0-20mA，4-20mA

经过上海创仪公司实际测定发现特别值得注意的情况是当霍尼韦尔ML8824A1820及系列电动阀门执行器反馈信号是与控制信号成正向的：

1  当执行器调节到是向上运行时控制信号增大的状态时,其反馈值是增大的，与以前ML742X系列是相反，这样显得更加容易接受，阀门开大，反馈值是也增大的.

2  当执行器调节到是向上运行时控制信号减小的状态时,其反馈值也是减小，与以前ML742X系列是相比是一样的，也就如果阀门执行器控制信号如果0/2 V或0/4ma)执行如在向到到顶的位置,此时反馈也是最小信号（0/2 V或0/4ma)）.

3  反馈也是电流与电压可以现场选择的，这样就是避免控制反馈是电压信号部分PLC模块不接受电压信号引起的麻烦。比如常州XX能源二期自控系统就是不接受2-10v的反馈信号导致要求把执行器的反馈信号转成电流而以增加成本的现象情况.

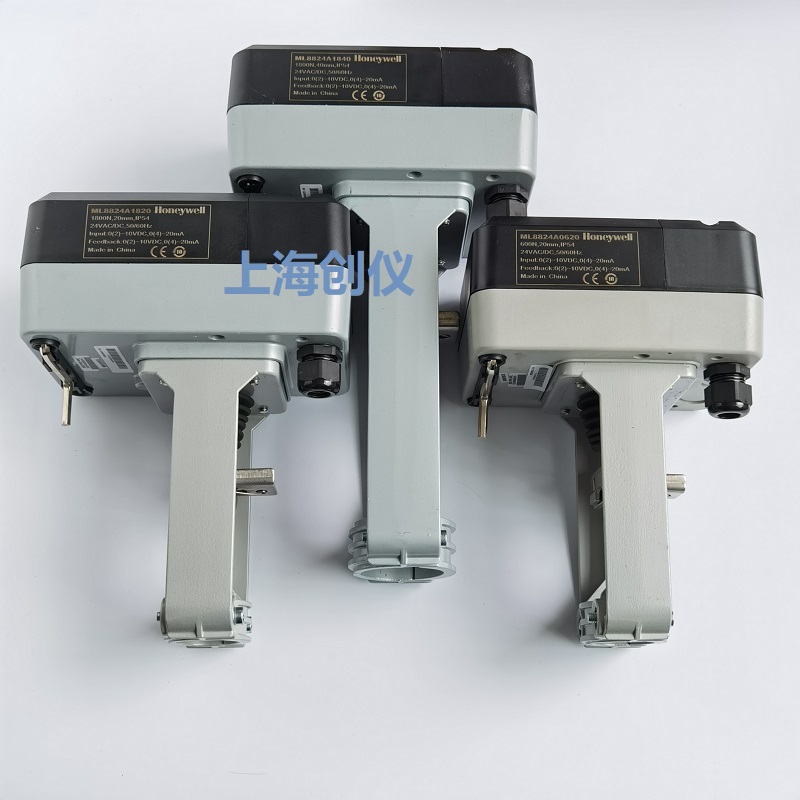

霍尼韦尔电动阀门执行器 ML8824A0620 ML8824A1820 ML8824A1840实物组合图

 产品基本参数方面：
安全方面
认证：CE(EN60730)
电气保护等级：III (EN60730-1)
防护等级：IP54(EN60730)
材料
上盖：PC塑料
壳体600N：塑料
1800N：铸铝
支架铸铝
接线
接线端子：1.5mm2
电缆接口：PG13.5
预留：PG13.5 及PG9 接口
产品特点
1.安装简单快捷
2.低能耗，免维护
3.行程自适应模式
4.运行时间可调
手动开关, 具有手动优先功能，0(2)-10VDC，0(4)-20mA输入信号，0(2)-10VDC，0(4)-20mA位置反馈信号，动作方向可选。

  霍尼韦尔电动阀门执行器 ML8824A0620 ML8824A1820 ML8824A1840调试现场拨码选择说明书：

霍尼韦尔电动阀门执行器 ML8824A0620 ML8824A1820 ML8824A1840实物组合图

 霍尼韦尔电动执行器目前使用产品型号如下：
ML8824A0620行程 20mm
ML8824A1820行程 20mm
ML8824A1840行程 20mm
ML7420A8088-E行程 20mm
ML7421A8035-E行程 20mm
ML7421B8012-E行程 40mm
ML6420A3007-E行程 20mm
ML7425A8018-E行程 20mm

霍尼韦尔电动阀门执行器 ML8824A0620 ML8824A1820 ML8824A1840 代理证
