霍尼韦尔电动阀门执行器新品 ML8824A0620 ML8824A1820 ML8824A1840 大量到货上市

日期:2020-11-22   来源:www.honeywell-sh.com       点击数:275

霍尼韦尔电动阀门执行器新品 ML8824A0620 ML8824A1820 ML8824A1840 大量到货上市

HONEYWELL ML7425 ML7421 ML7420 ML8824A 电动比例阀门执行器常见问题与解决办法
霍尼韦尔电动阀门执行器新品 ML8824A0620实物及上海创仪制空权代理证实物图

由于霍尼韦尔电动阀门执行器新品 ML8824A0620 ML8824A1820 ML8824A1840通用性强,搞干扰力好,调试使用方便,与西门子相关相比更加经济,因此特别推荐.
霍尼韦尔电动阀门执行器新品的主要特点:
1 执行器运行速度可以现场调节
2 输入信号: 0-10VDC, 2-10VDC 电压输入阻抗>100KΩ 0~20mA, 4~20mA 电流输入阻抗〈0.125KΩ
3 反馈信号:0-10VDC, 2-10 VDC, 0-20mA, 4~20mA

霍尼韦尔电动阀门执行器新品ML8824A0620 ML8824A1820 ML8824A1840大量到货,分别完全兼容替代ML7420A8088-E ML7421A8035-E ML7421B8012-E和ML7421B1023-E. 霍尼韦尔ML8824A系列全新产品灵敏度更高,可达0.04V电压信号变化对应的反应控制.电动阀门执行器新品兼容性更好输入反馈信号电流电压现场选择,充分满足现场控制的方便与要求.

以下是霍尼韦尔电动阀门执行器新品相关介绍:
honeywell霍尼韦尔ML8824A系列(ML8824A0620 ML8824A1820 ML8824A1840)电动阀门执行器相关介绍:
ML8824A 系列线性电动阀门执行器
产品概述
ML8824A系列电动阀门执行器可 为阀门提供调节型控制并且输出 0(2)...10VDC 或 0(4)...20mA 的位 置反馈信号,广泛应用于空调系统。
产品特点
.安装简单快捷
.低能耗,免维护
.行程自适应模式
.运行时间可调
.手动开关,具有手动优先功能
.0(2)~10VDC, 0(4)~20mA 输 入信号
.0(2)~10VDC, 0(4)~20mA 位 置反馈信号
.动作方向可选

工作环境温度:-10~+55° C(5~95%RH)
贮存环境温度:?40...+65°C(5...95%RH)
工作介质温度:最高130 °C

输入信号:
0-10VDC, 2-10VDC 电压输入阻抗>100KΩ
0~20mA, 4~20mA 电流输入阻抗〈0.125KΩ
反馈信号:0-10VDC, 2-10 VDC, 0-20mA, 4~20mA
认证:CECEN60730)
电气保护等级:III (EN60730-1)
防护等级:IP54 (EN60730)
材料:
上盖:PC塑料
壳体:600N∶塑料;1800N∶铸铝
支架:铸铝

供电电压:24VAC ± 15% ,50/60Hz;24VDC +15% ,-10%
型号及功率:
ML8824A0620   7VA   20mm   60s 或 80s 大于600N  1.3kg
ML8824A1820   20VA 20mm  40s或 60s  大于1800N  2.3kg
ML8824A1840  20VA 40mm  80s 或 120s 大于1800N 2.4kg

输入信号:0(2)VDC或0(4)mA 阀门连接件位于低端,两通阀“关”,三通阀A-AB 口 "开”①
输入信号:10VDC或20mA 阀门连接件位于顶端,两通阀“开”,三通阀A?AB 口 “关”①
反馈信号 0(2)-10VDC ,0(4)-20 mA
①出厂设置。可以通过PCB上的第5位拨码实现反向动作。

使用说明
手动操作:
M L8824系列执行器可以通过执行器 自带的六角扳手进行手动操作,并且 具有手动优先功能,在通电情况下进 行手动操作时,执行器自动给电机断 电,确保手动操作安全进行。
注意: 在断开电源情况下完成手动操作后, 必须宣新进行自适应过程!

顺时针旋转内六角扳手,执行器连接 件向下运动;反之,逆时针旋转,执 行器连接件向上运动。

浮点型控制切换
ML8824系列执行器带有浮点型控制 功能(见接线图)。当PCB±的第 S2-8位拨码开关处于ON时,为浮点 型控制,执行器会运行到全开或全关 的位置,不再受输入信号的控制.

接线说明
执行器预装有PG13.5的电缆接头, 预留PG13.5及PG9的接口。
注意:为了避免故障发生,清连接24 VAC电源并接地(见接线图)。

自适应模式
将执行器和阀门组装好,给执行器供 电 24VAC/DC.

上龟自适应:
执行器供电后直接进入 自适应模式,此时执行器PCB中指示 灯黄灯闪烁(1Hz),执行器将自动 全关(运行到底部)然后全开(运行 到顶部)。指示灯不再闪烁表示过程 完成o此过程完成后,执行器运行到 指定控制信号位置。

手动自适应:
按住电路板上的按钮S1 约5秒以上(见图1),直到指示灯 开始闪烁(1Hz),此时进入自适应 模式o执行器将自动全关(运行到底部) 然后全开(运行到顶部)。指示灯不 再闪烁表示过程完成。此过程完成后, 执行器运行到指定控制信号位置。

注意:行程校准所需时间600N约3 分钟,1800N约4分钟。(出厂默认 设置)

ML8824A 系列线性电动阀门执行器输入/反馈信号
模拟输入/反馈信号可通过拨码开关 进行选择(见表2)。出厂默认输入 /反馈信号为0...10VDC。
执行器也可输入/输出2-10VDC, 0~20mA, 4~20mA信号,此时需改 变PCB上的拨码开关(见表2)。

断信号模式说明
可通过第S2-6位拨码开关(见表2) 进行断信号模式设定。
当拨码开关位于ON时,控制信号为 电压型或电流型时,如果信号线被切 断,执行器会自动提供一个。(2) VDC或0⑷ mA信号(出厂设置)。 当拨码开关位于OFF时,控制信号为 电压型时,如果信号线被切断,执行 器会自动提供一个10VDC信号;控 制信号为电流型时,执行器会自动提 供一个0(4)mA信号。

运动方向的设定
执行器可通过第S2-5位拨码开关(见 表2)进行选择。
当拨码开关位于ON时,输入信号0 (2)VDC或0(4)mA对于执行器 最顶端(出厂设置)。
当拨码开关位于OFF时,输入信号0(2) VDC或0 (4) mA对于执行器 最底端位置。

拨码 功能 设定值功能描述
S2-1 控制/反馈信号设定 ON 20%:控制/反馈信号为4~20mA或2~10VDC
                                                 OFF 0:控制/反馈信号为0~20mA或0-10VDC (默认设置)

S2-2 控制信号类型设定 ON OFF II:电流控制
                                               Ul:电压控制(默认设置)
S2-3 控制信号输入阻抗匹配设定 ON UI:控制信号为电压(默认设置)
                               OFF II:控制信号为电流
S2-4 阀位反馈信号类 ON 10:反馈电流信号
       型设定               OFF U0:反馈电压信号(默认设置)
              ON DA:控制信号增大时执行器向下运动,控制信号减小时执行器向上运动
S2-5  工作模式设定 OFF RA:控制信号増大时执行器向上运动,控制信号减小时执行器向下运 动(默认设置)
ON DW:控制信号为电压或电流时,如信号线被切断,执行器内部会自动 提供一个最小控制信号(默认设置)
S2-6 断信号模式设定 OFF UP: 1)控制信号设定为电压时,如信号线被切断,执行器内部会自动 提供一个最大控制信号
                                                         2)控制信号设定为电流时,如信号线被切断,执行器内部会自动提供一个最小控制信号
S2-7 自适应模式设定 0N DF:上电自适应模式(默认设置)
               OFF RF:手动自适应模式
S2-8 控制模式设定 ON 浮点型控制
OFF        比例调节型控制(默认设置)
S2-9 保留

S2-10 速度设定:
ON 600N 高速:3s/mm; 1800N 高速:2s/mm
OFF 600N 低速:4s/mm; 1800N 低速:3s/mm (默认设置)

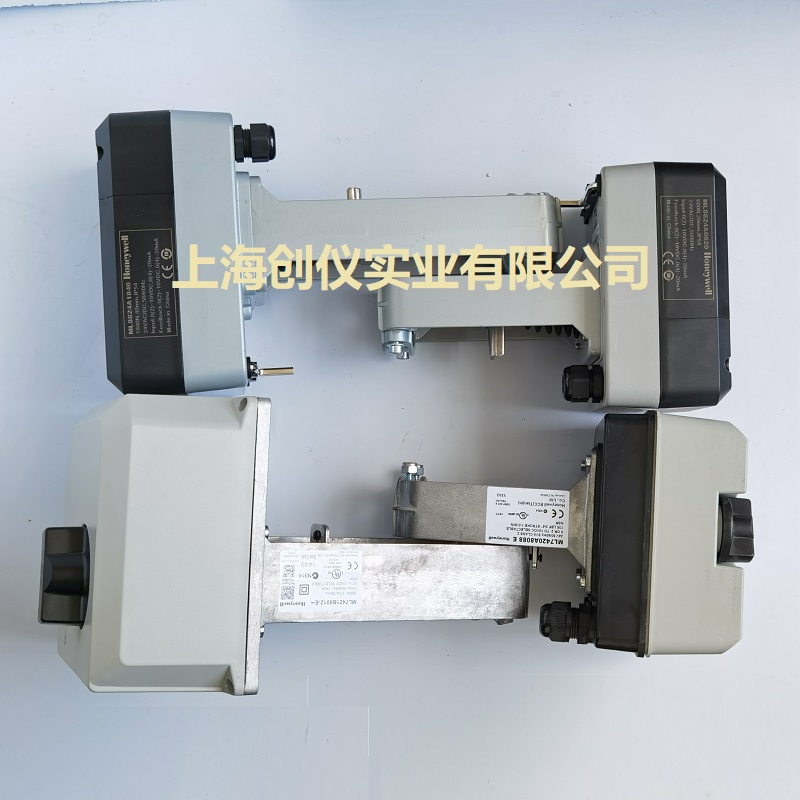

霍尼韦尔电动阀门执行器新品 ML8824A0620 ML8824A1820 ML8824A1840实物照片



以下是附加关于原来的ML742X系列产品相关参数使用安装相关问题:
上海创仪实业有限公司技术人员针对用户长期现场咨询,以及实际使用碰到的问题总结出来的问题及相关处理办法,总结出电动阀门执行器HONEYWELL ML7425 ML7421 ML7420常见问题与解决办法汇总,希望对新老用户解决问题带便利。
关于ML7425弹簧复位执行器 ML7425A蒸汽阀执行器 ML7425A8018-E执行器的相关问题如下:
选用HONEYWELL(中文名:霍尼韦尔)ML7425弹簧复位执行器 ML7425A蒸汽执行器 ML7425A8018-E执行器 主要原因是:蒸汽管道系统一般要求断电后比例能够自锁关断,保证不会因为蒸汽原因导致系统湿度过高,如果没有弹簧复位执行器,蒸汽系统如果断电不自动关断蒸汽可能会造成安全隐患,因此ML7425A8018-E弹簧复位执行器在蒸汽加热或换热系统有很多的使用,同时由于现场经验安装方法不对等多众多原因,ML7425A8018-E比例阀弹簧复位执行器安装调试产生很多问题,现场安装往往难以处理。为方便解决使用中遇到的问题与故障,结合实际项目安装使用调试中常见的问题总结了一些解决方法,包括使用方法,安装方法,接线注意事项,希望对各位有所帮助,同时欢迎电话咨询。
a  要注意ML7425A电动蒸汽阀门执行器,ML7425A8018-E弹簧复位执行器,安装调试必须选用24VAC,否则安装上电有响声而不动作,此问题调试中常见。
b  ML7425A 蒸汽比例阀阀门执行器,ML7425 蒸汽比例阀阀门执行器,ML7425A8018-E蒸汽比例阀阀门执行器安装完成后必须把手动调节柄上的红色栓取掉,否则就一直哐当哐当的响,而不能正常运行,初次调试工程师时必须注意步骤,同时取建议保留下来,如有需在取下蒸汽阀门执行器,必须在上电的情况把信号线断掉,让执行器走到中间位置,把红色销子插上,以使用下次重新安装时间方便省力。
c  蒸汽阀执行器上接线端子上B端必须要用导线与电源负端(V倒T)或者信号负极短接,否则接上通电后不会有反应,相当启动的先决条件,类似于HONEYWELL XL50 DDC编程调试中风机状态或者压差开关信号一样,没有接入相应的端子必须短接。
d ML7425A蒸汽比例阀阀门执行器,ML7425蒸汽比例阀阀门执行器,ML7425A8018-E蒸汽比例阀阀门执行器主要用于蒸汽管道,在温度较高时推荐配套使用高温联接配件 43196-001 延长阀杆的距离,隔离过高的温度, 可有效保护执行器或者延长使用寿命周期,否则容易因温度过高导致执行器会经常产生故障或者损坏。
e 因为HONEYWEELL ML7425弹簧复位执行器 ML7425A蒸汽执行器 ML7425A8018-E执行器采用弹簧复位,弹簧的力量有可能会导致初始上电时执行器启动不起来的情况,这样情况只要在上电的情况下手动旋钮一下手动把柄,让执行器运行起来后就可以正常使用,本项不全部都是这样的,但在使用过程会有这样情况,大家必须注意这个。
f 当控制为PLC时,ML7425 ML7421 ML7420 注意信号地线与电源信号短接,否则回路不通导致执行运行在中间位置.

注意:
HONEYWEELL ML7425A弹簧复位比例阀门执行器ML7425弹簧复位比例阀门执行器ML7425A8018-E弹簧复位比例阀门执行器常用的系统配置:
风管温湿度传感器 H7080B2103+执行器 ML7425A8018-E+温湿度控制器R7428A1006或都UB4334CH,也可配T9275A1002 UB4334CH 单回路温度控制器与温度传感器组成单温控系统。

以下是ML7425 ML7425A8018-E HONEYWELL 线性蒸汽阀弹簧复位电动阀门执行器的相关说明:
ML7425A8018-E线性蒸汽阀弹簧偶们电动阀门执行器,可为阀门提供调节型控制并且输出2...10 Vdc的位置反馈信号.
它们可广(适用性)泛应用于加热,加湿度,通风及空调系统.ML7425A 的弹簧复位功能可以在失电时保证阀门处于安全位置。

阀门执行器与HONEYWELL ML7425弹簧复位比例阀门执行器常称 ML7425A蒸汽阀执行器 ML7425A8018-E执行器相关产品型号如下几种,务必根据不同口径、不同的关断压力选用不同型号:
HONEYWELL ML7420A8088-E/ML8824A0620   600N 20MM冲程 可适用DN80及以下口径的水阀阀门,部分蒸汽阀阀门
HONEYWELL ML7421A8035-E/ML8824A1820  1800N 20MM冲程 可用于全线HONEYWELL DN80及以下口径以下两通三能水阀及蒸汽比例调节阀、开关阀门
HONEYWELL ML7421B8012-E/ML8824A1840  1800N 38MM冲程 可用于DN100及以上口径以下的水阀及蒸汽阀
HONEYWELL ML7425A8018-E  600N 20MM关于HONEYWELL ML7425A8018-E 弹簧复位执行器安装调试常有问题及解决方法如有未尽的事宜,欢迎大家指正,或者留言反馈,同时使用中碰到相关也欢迎询问上海创仪技术支持。

常见的故障有:
(1) 蒸汽阀门显示关到底后有泄漏,听到有吱吱的响声.安装应该注意:霍尼韦尔蒸汽比例阀门执行器ML7425A8018-E 与高温联接配件 43196-001安装时,要保持垂直于阀体的方向安装,高温连接杆在安装在阀门上时,应该先比例阀门上取下蘑菇头型的螺帽,特别注意高温连接杆与阀门上的丝杆连接时应该留出7mm左右的位置,不要把螺丝的位置拧满。否则会导致阀门执行器关到底的位置而阀门不能关断蒸汽。因调试往往都全部安装完成进行,如果返工保温层剥离,蒸汽管道大都在高处等导致工作很大,所以初次使用或经验不足的最好与我们沟通,尽量减少不必要的各种重复工作,提高工作效率。
(2) HONEYWELL ML7425、ML7421A、ML7421B、ML7420 电动比例阀门执行器在安装完成后,上电调试前应该进位置自适应操作,避免因为安装时位置不到位导致的泄漏等问题.自适应操作简单,只需同时按住W2与W3按键2秒后就自己进行,此两个LED灯交替闪烁,完成一个周期大概5分左右,调试时结合现场情况可流水线的循环操作.
(3) 其它故障比如阀门执行器不关到位的情况,应该综合分析,特别注意阀门安装过程中会有铁钉,镙丝掉到管道里情况,建议调试前应该把阀门开到最大冲洗一下管道,避免不必要的损坏.

以上关于HONEYWELL ML7425 ML7421 ML7420 电动比例阀门执行器常见问题与解决办法,上海创仪针对长期以来的现场咨询,以及实际使用碰到的问题总结出来的汇总,希望能方便各位调试工程人员,同时我们供应HONEYWELL的全线产品,欢迎电话咨询或者来公司洽谈相关合作.
主要产品及服务有:暖通空调系统工程,工厂空调系统维护项目,智能楼宇,暖通空调系统成套设备供应,霍尼韦尔阀门执行器,HONEYWELL,HONEYWELL传感器,阀门执行器,恒温恒湿控制系统集成,室内型温湿度传感器,温湿度传感器,室内温湿度传感器,风管温湿度传感器,风管型温湿度传感器

上海创仪是霍尼韦尔现场设备产品的授权代理商,公司拥有专业的技术调试人员,方便给客户提供现场指导,同时我们坚持客户至上,为客户省钱,不同要求配置不同产品,更加经济实用.
目前电动阀门执行器新品 ML8824A0620 ML8824A1820 ML8824A1840,原有型号ML7425A8018-E ML7421A8035-E ML7421B8012-E ML7421B1023-E均有大量现货,欢迎咨询合作!

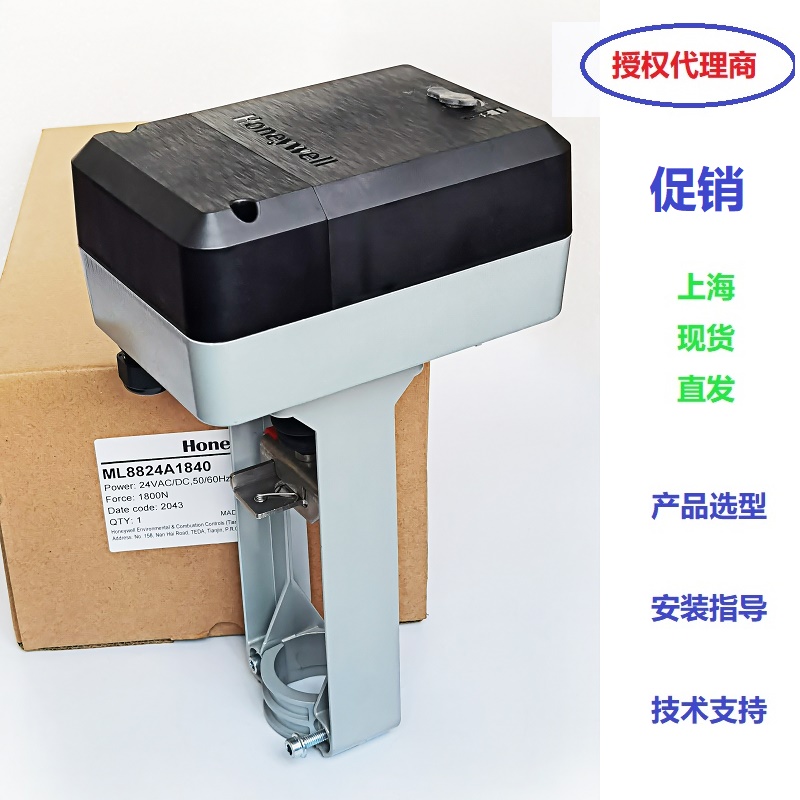

霍尼韦尔电动阀门执行器新品 ML8824A0620 ML8824A1820 ML8824A1840实物图
